COB MINI/MICRO LED 2022 년 디스플레이 기술 개발
우리가 알고 있듯이 COB (Chip-on-Board) 디스플레이는 매우 높은 대비, 더 높은 밝기 및 더 넓은 색 영역의 장점이 있습니다.
소형 피치에서 마이크로 피치 디스플레이로 개발하는 과정에서, 원래 SMD 패키지는 더 작은 점 피치의 한계를 해결하기가 어려웠으며 더 높은 신뢰성과 보호를 보장하기가 어렵습니다. 마이크로 피치 디스플레이는 픽셀 피치가 P1.0mm 미만인 마이크로 피치 디스플레이의 개발을 지원하기 위해 COB 기술이 필요합니다.
COB 디스플레이는 플립 칩 포장 공정을 채택하며, 이는 열 소산 경로가 짧고 정상적인 SMD 기술 디스플레이와 비교하여 열 전도에 더 도움이됩니다.
COB 표면 처리 기술 및 칩 혼합 기술의 지속적인 성숙으로 100 마이크론보다 작은 플립 칩 칩을 사용한 LED 디스플레이 제품은 향후 더 유망한 디스플레이 제품이 될 것입니다.
P0.9 COB MINI/MICRO LED 디스플레이는 성숙한 제품이며 대량 생산 된 제품입니다.
2019 년에는 P0.9 미만의 디스플레이의 대량 생산 능력은 여전히 비교적 제한적입니다. 한편으로, 시장 수요는 비교적 제한적이며 산업 체인의 지원 능력도 충분하지 않습니다.
2021 년까지 포장 기술의 발전, 효율성 개선 및 LED 칩 등의 급속한 비용 절감으로 P1.0 미만의 제품에 대한 수요는 점차 인기있는 시장이 될 것이며, 미니 LED 제품은 또한 고급 시장을 전문 디스플레이에서 상업용 디스플레이에서 중간에서 하이 엔드 시장으로 침투시킬 것이며, 단계적으로 단계적으로 변경되었습니다.
2022 년까지 COB, 4-in-one 또는 2-in-one이든 포장 형태 측면에서 P0.9mm 다이오드 장치의 공급에는 문제가되지 않으며 생산 용량과 수율이 모두 보장 될 수 있습니다.
그러나 현재 소규모 피치 시장의 가격 요인으로 인해 P0.9의 제품 시장은 여전히 일부 회의에서 비교적 집중되어 있으며, 정부 또는 대규모 국유 기업의 사령부 및 모니터링 룸 프로젝트이며 P1.2-P1.5는 여전히 작은 피치 시장의 주류입니다. .
그러나 이러한 상황이 개선되고 있으며 P0.9 Mini Direct Display 제품의 응용 시나리오는 지속적으로 확장되고 있습니다.
P0.7 LED 디스플레이 주변은 다음 세대의 주류가 될 것입니다.
P0.7mm는 100-200 인치 화면에서 4K 해상도를 얻을 수 있습니다
100-200 인치 사이의 크기는 작은 피치 디스플레이의 새로운 거대한 잠재적 응용 시장입니다.
200 인치 이상의 시장은 이미 전통적인 P1.2 ~ 2.5mm 소형 피치 LED 디스플레이에 의해 점유되고 있으며, 약간 작은 크기는 주로 98 인치 LCD TV 제품이기 때문에 현재 최소 가격은 3,000 USD 미만이며 디스플레이 효과도 비교적 좋습니다. 미세한 피치 LED 디스플레이는 98 인치 시장에서 LCD와 경쟁하기가 어렵습니다.
그러나 LCD 화면의 디스플레이 크기는 100 인치 한계를 뚫기가 어렵습니다. 100-200 인치 디스플레이의 기존 경쟁 업체는 주로 투영 디스플레이입니다. 그러나 미세 피치 LED 대형 스크린은 밝은 "조명 조건"에서 더 나은 시각적 성능을 가지고 있습니다.
100-200 인치 시장의 대부분에는 회의실, 상업, 광고 및 기타 시나리오가 포함되며, 더 나은 조명 조건이 필요합니다.
또한 100-200 인치 시장에서 Small-Pitch LED 디스플레이는 PPI 해상도와 LCD 디스플레이를 비교해야 할 필요성에 직면 해 있습니다.
100-200 인치 애플리케이션은 3-7 미터의 가장 가까운 시청 거리 또는 더 가까운 시청 거리에 해당하기 때문입니다. 시청 거리가 가까워지면 화질 효과가 보장되지만 "높은 PPI 해상도"가 필요합니다. 즉, 더 작은 픽셀 피치가 필요합니다.
간단히 말해서, 75-98 인치 LCD는 이미 4K 해상도를 달성했습니다. 100+ 고화질 LED 화면의 해상도는 너무 나쁘지 않습니다.
P0.7 표시기는 120 인치+에서 4K 해상도를 제공 할 수 있으며, 이는 현재 주류 시청각 응용 프로그램의 해상도이며 98 인치 LCD보다 큽니다.
이와 관련하여, 주류 LCD TV의 현재 픽셀 피치는 0.3에서 0.57 mm 사이라는 비유입니다. P0.7 mm의 작은 피치 LED 화면 간격은 LCD 모니터의 응용 경험을 더 잘 연결하고 100-200 인치의 더 큰 크기의 차별화 된 제품을 제공 할 수 있음을 알 수 있습니다.
따라서 크기 및 해결에 대한 시장 수요로부터 P0.7은 마이크로 피치 LED 화면의 차세대 주류 지표가 될 것임을 알 수 있습니다.
그러나 P0.7 100-200 인치 디스플레이 시장의 개발은 이제 더 나은 가격이 필요합니다. 이와 관련하여, 작은 피치 LED는 경험의 지속적인 축적과 점진적인 제품 프로세스 개선을 통해 점점 더 결과를 달성하고 있습니다. 특히 지난 3 년 동안 P0.9 제품은 고급 시장에서 특정 성공을 거두었으며 가격은 약 30%감소했습니다. 업계 분석가들은 P0.7 제품이 P0.9 제품과 같은 가격이 될 것으로 예상됩니다.
업계는 향후 2 년 동안 미니 LED 칩 등을 포함한 업스트림 산업 체인이 크게 개선 될 것이며 제품 기술 및 제조 공정 수준도 크게 향상 될 것으로 예상합니다. 산업 시장은 가격 인하 가능성에 직면하고 있습니다. 이것은 또한 새로운 세대의 "P0.7 피치"제품의 레이아웃에 "유리한 시간"입니다.
100-200 인치 애플리케이션은 산업 기술과 비용 관리를 테스트하는 일반적인 "새로운 시나리오"입니다.
물론 다른 회사는 자체 제품의 이점을 강조하기 위해 조정할 것입니다. 예를 들어 비용과 어려움을 줄이기 위해 제조업체는 136 인치 4K 제품에 약간 더 큰 픽셀 피치를 제공 할 수 있습니다. 또는 삼성과 같은 작은 크기의 제품에 대해 4K 해상도를 제공합니다. 벽은 0.63mm 피치를 사용합니다.
P0.7 피치 디스플레이의 과제는 무엇입니까?
더 높은 비용
첫 번째는 비용입니다. 그러나 그것은 가장 큰 도전이 아닙니다.
P0.7mm는 고급 디스플레이 여야하며, 성능을 우선 순위로 요구하는 고객이기 때문입니다. 이것은“고급 시장에 잘라”고 시장 인정을 신속하게 얻는 모든 세대의 작은 피치 LED 제품과 같습니다. 비용의 관점에서 볼 때 P0.7 디스플레이가 처음에 고급 시장에서 확장을 시작하는 것은 그리 어렵지 않습니다.
비추기 생산 기술
P1.0과 비교하여 P0.7의 단위 디스플레이 영역 당 구성 요소의 수가 두 배가됩니다. 그러나 이전 P0.9-P1.0 제품에 의해 축적 된 기술 경험을 물려받을 수는 있지만 알려지지 않은 어려움에 대한 새로운 도전이 필요합니다. 업계는 여전히 성숙한 기술의 초기 단계에 있으며 P0.7mm 디스플레이 제품을 진정으로 효율적으로 제조합니다.
약간 다른 피치, 표준 없음
비용 및 생산 공정 기술 과제 외에도 P0.7 제품의 또 다른 과제는 간격을 표준화하기가 어렵다는 것입니다.
100-200 인치 애플리케이션은 종종 스 플라이 싱 프로젝트가 아닌 "일대일 화면"입니다. 이는 대형 스크린 회사가 가장 기존의 "응용 크기 요구 사항"을 찾아 기술 기능과 결합하여 4K 해상도, 120 인치, 180 인치, 200 인치 및 기타 고정 유닛 사이즈와 비슷한 것을 형성해야한다는 것을 의미합니다.
결과적으로 겉보기에는 비슷한 110/120/130 인치 장치는 P0.7 피치 표준에 따라 변동하는 "동적으로 조정 가능한 프로세스 기술 구조"를 사용해야합니다.
전통적인 상업용 LCD 또는 프로젝션 공급 업체와 직접 경쟁에 직면
또한 100-200 인치 사이의 마이크로 피치 LED 디스플레이 시장에서 작은 피치 LED 스크린 회사는 전통적인 LCD 상용 대형 스크린을 제품으로 사용하는 회사와의 경쟁 문제에 직면해야합니다.
이전의 작은 피치 LED 시장에서 LED 대규모 회사는 동료들과 경쟁했지만 이제는 경쟁 범위를 거의 전체 상업 디스플레이 시장으로 확장해야합니다. 심지어 BOE 및 Huaxing Optoelectronics가 시작한 TFT-MINI/MICOR LED 제품의 경쟁력에 직면해야합니다.
관련 COB 디스플레이 공급 업체
삼성

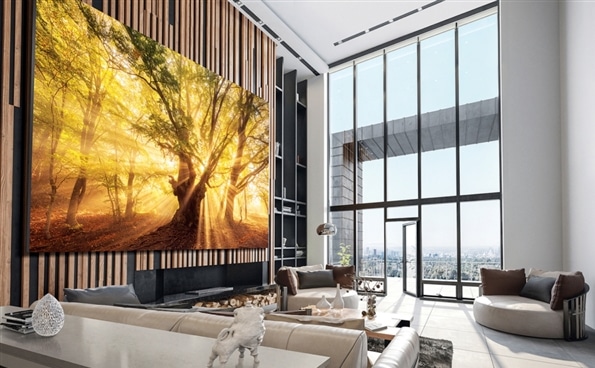

삼성은 2022 년에 110 인치 4K 마이크로 LED TV 세트와 8K 220 인치 거대 화면을 포함하여 새로운 The Wall을 출시했습니다.
전체 110 인치 마이크로 LED TV는 전체 플립 칩 코브 패키지에서 P0.63 초소형 픽셀 모듈 보드를 사용합니다. 스크린 해상도는 초고 정의 4K, 밝기는 800 니트 이상이며 색 영역 값은 120%입니다. 두께는 24.9mm에 불과합니다.
8K 220 인치 거대 스크린은 4 개의 4K 110 인치 패널로 구성됩니다.
벽은 자기 조명의 특성을 갖는 마이크로 LED 기술을 사용합니다. 이 TV의 피크 밝기는 2000 니트에 도달 할 수 있고, 흰색 톤은 더 밝고, 검은 색은 더 깊고, 자연스러운 색상이 더 현실적입니다. 삼성은 0.63 및 0.94를 제공합니다. 2 개의 픽셀 옵션을 사용할 수 있습니다.
새로 고침 속도는 최대 120Hz에 도달하고 HDR10 및 HDR10+를 지원할 수 있으며 최대 밝기는 2000 NIT입니다. 또한 2022 년에 내장 된 마이크로 AI 프로세서는 WALL TV가 20 비트 색상 깊이를 지원하고, 매 초의 컨텐츠를 실시간으로 분석하고, 소음을 제거하면서 이미지 디스플레이 품질을 최적화 할 수 있습니다.
2018 년에 삼성은 CES에서“The Wall”이라는 거대한 4K TV를 공개했습니다. 삼성의 최신 마이크로 콜 화면 기술을 기반으로 한 IT는 최대 146 인치이며 영화관을 위해 설계되었습니다. 가장 큰 하이라이트는 146 인치 마이크로 LED 화면이 아니라 "모듈 식"입니다.
레야드
2022 년 6 월 30 일, Leyard의 New Product Global Launch Conference는 공식적으로“Lead Black Diamond”시리즈의 마이크로 LED 기술 및 신제품을 발표했습니다.
세계 최고의 레야드 블랙 다이아몬드 다이아몬드 시리즈 제품은 가장 고급 마이크로 LED 디스플레이 기술을 적용합니다. 이 제품은 P0.9-P1.8 신제품뿐만 아니라 P1.0 미만의 Nin1 Micro LED 디스플레이 제품을 포함하여 80% 실내 소형 피치 제품을 포함합니다.
이 일련의 제품은 가장 진보 된 마이크로 LED 완전 플립 칩 및 포장 기술을 채택하며, 높은 안정성과 높은 신뢰성 (애벌레 문제를 해결하기 위해 대비가 3 배 증가하고 밝기가 1.5 배 증가하고 균일 성이 더 좋으며 소비 및 비용이 낮아지고 비용이 많이 듭니다).
동시에, Leyard는 Micro-Pitch P1.0 이하의 막대한 전송 비용의 병목 현상을 성공적으로 극복하고, 비용이 많이 드는 성능이 뛰어난 마이크로 LED 디스플레이 제품을 시작했으며, 마이크로 LED 제품 라인을 고급 애플리케이션에서 포괄적 인 시장으로 밀어서 제품의 포괄적 인 적용 범위를 달성했습니다. 앞으로 Cog, Pog 및 MIP 제품도 만나게 될 것입니다.
수확량 개선, 원활한 산업 체인, 채널 홍보 증가, 브랜드 인식 증가 및 글로벌 제조업체의 공동 홍보와 같은 여러 요인의 영향으로 Leyard Micro LED 산업화는 가속화되었고, 대량 생산 효율성은 크게 향상되었으며, 제품 비용으로 인해 가격 전쟁 패턴이 끊어졌습니다.
삼나무
2022 년 6 월 8 일, Cedar Electronics는 광저우에서 세계 최초의 풀 플립 칩 코브 매직 크리스탈 시리즈 제품 및 세계적 수준의 흑요석 시리즈 제품을 시작했습니다.
이 회의는 Flip-Chip Cob의 최신 기술 업적을 수립했으며 Cedar Electronics가 시작한 Phantom Series 및 Obsidian Series와 같은 새로운 강력한 신제품은 모두 75 인치 4K 미니 LED 직접 디스플레이 슈퍼 TV, 55 인치 표준 디스플레이 해상도 4* 4 스 플라이 싱 스크린, 130 인치 스마트 컨퍼런스, 138-inch 4K Smart Oregidian, Oregid-Orevince Oregidian, 138 인치 스마트 컨퍼런스, 130 인치 스마트 회의입니다. 2K 디스플레이 등
Phantom 시리즈는 Cedar Electronics가 "Green Ultra-High-Definition"디스플레이 분야에서 시작한 블록버스터 제품입니다. 그것은 다수의 신뢰할 수있는 디자인을 통합하고, 대형 조명 방출 칩을 채택하며, 표면 광원 디스플레이를 가지고있어 빛의 방사선을 효과적으로 줄이고 Moiré를 억제합니다. . 이 일련의 제품에는 LED 55 인치, 60 인치, 65 인치 표준 디스플레이 장치, 4K 컨퍼런스 올인원 머신, 4K 슈퍼 TV 및 표준화 된 디스플레이 패널의 4 가지 제품 양식이 있습니다. 또한“Pixel Multiplication”기술은 사용자에게 더 풍부한 이미지 정보를 제공하고, 컨텐츠 인식 경험을 크게 향상 시키며, Lean Production을 통해 포괄적 인 비용을 정확하게 제어 할 수 있습니다. 현재 Phantom 시리즈는 P0.4-P1.2 마이크로 피치 COB 질량 생산 및 공급, 4K/8K 초고 정의 해상도 커버리지 및 고해상도 확장, 55 인치 -330 인치 풀 사이즈 레이아웃을 달성했습니다.이 제품은 Xida Electronics가 "Micro-Pitch Ultra-High-Definition Products"의 대량 생산 단계에 입력 한 IT가 출시되었습니다.
LEDMAN
Ledman은 2021 년에 주택 사용에 적합한 110 인치/138 인치 Ledman Giant Screen Series 제품을 출시했으며 2022 년에 163 인치 제품을 출시하여 Micro LED 소비자 등급 홈 디스플레이 트랙을 적극적으로 배포했습니다.

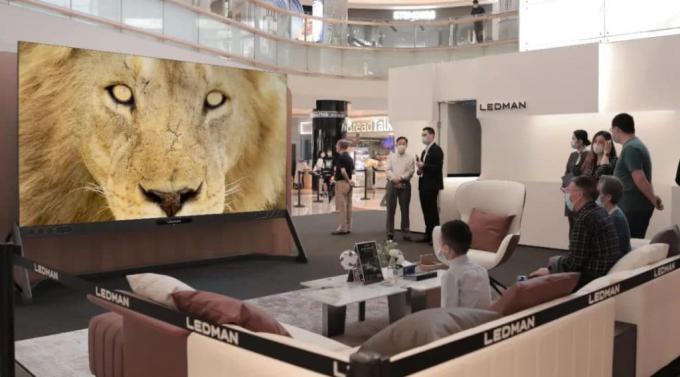

2022 년 4 월 16 일, Ledman은 Shenzhen의 Nanshan District의 10 월에 Yitian Holiday Plaza에 138 인치와 165 인치 Ultra-High Definition Giant Screen 제품을 가져 왔습니다. 또한 Ledman의 거대한 스크린 오프라인 팝업 상점의 세계 최초의 전시회이기도합니다.
